切削性評価試験 依頼事例
☑工具の定量的評価をしたい、工具不具合の原因を調べたい
☑切りくずの巻き込みを解消したい
☑工具の寿命を延ばしたい
☑新素材の試験加工をしたい(高硬度樹脂、フィルム、積層材、難削材、硬脆材)
☑切削油材の性能を調べたい

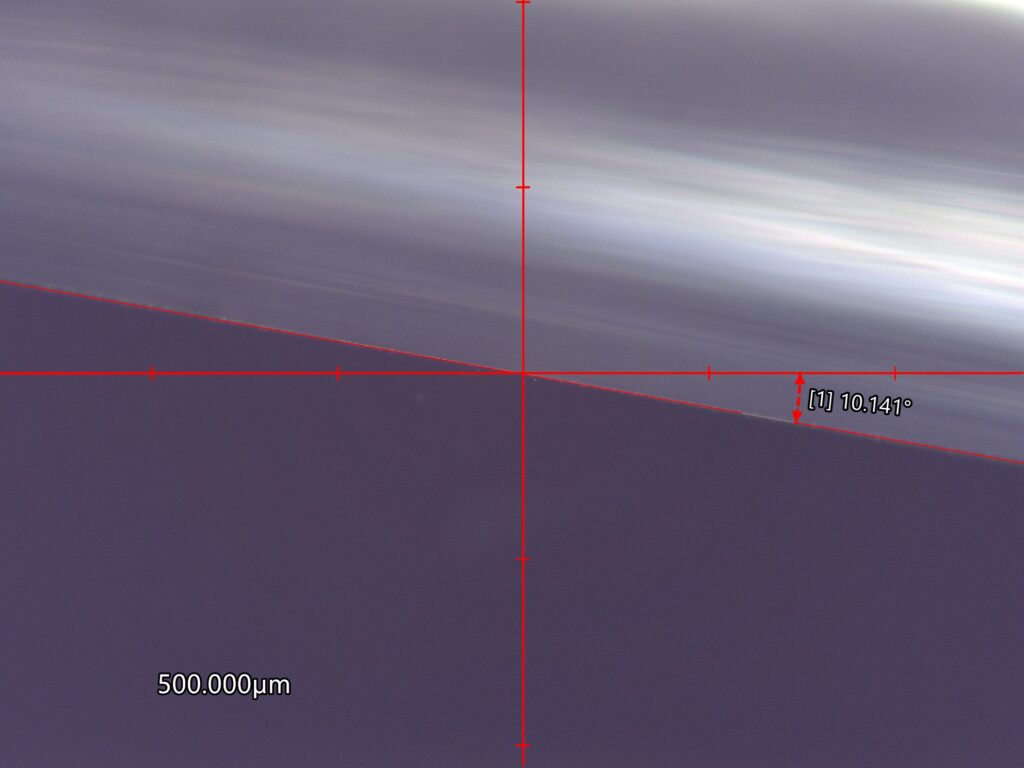

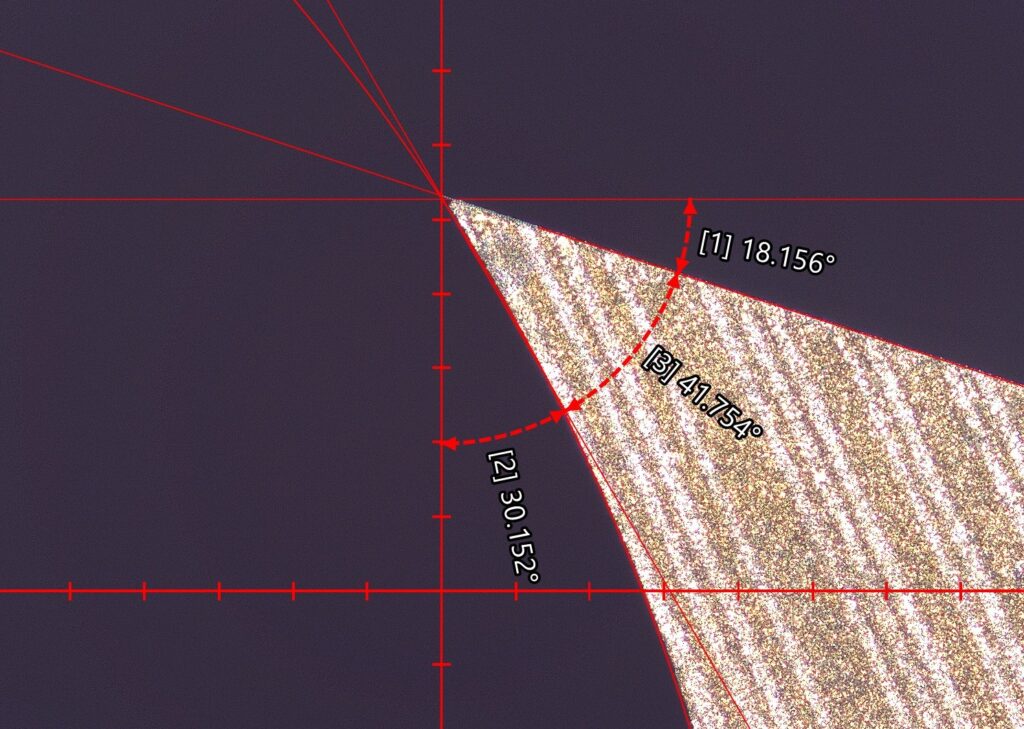

工具評価 刃先丸み半径測定
工具の刃先丸み半径は、工具性能を評価する上で重要な指標の一つです。レーザ顕微鏡により、工具の刃先丸み半径を測ることで、刃先のシャープ性を定量的に評価することが可能です。
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/795316b92fc766b0181f6fef074f03fa.png)
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/2b530e80c7d0de90885e285c5d798063-1.png)
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/c8856789ec11ab8b1013037cef6929f9.jpg)
工具評価 すくい面・逃げ面粗さ測定
工具すくい面、逃げ面の粗さは加工仕上がり面に大きな影響を与えます。レーザ顕微鏡を用いて測定することで、仕上がり面粗さを数値化することが可能です。
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/3a4f695a458cb0ac0aceaa2eb13ac2dd.png)
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/f96d9b4281f6d16b3c7589aed5a17be5.png)
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/94ed160662be198949535a112047e9b4-1.png)
工具評価 刃先観察、摩耗量測定
刃先の状態や摩耗、カケは加工仕上がり面に大きな影響を与えます。マイクロスコープや電子顕微鏡を用いて刃先の観察を行うことで、摩耗状態の把握やカケの有無を確認することが可能です。
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/f4a1b0aed5dc02442c433030ff24c031.jpg)
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/8aa09ea6d7822fbb10331635d428d488.png)
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/f36fc0458607842cbf0775516687491b-1.png)
加工性評価 切削力測定
キスラー社製の切削動力計を用いて切削力を測定することで、切削性や工具の振れ、材料の振動を調べることが可能です。
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/795316b92fc766b0181f6fef074f03fa-1.png)
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/2b530e80c7d0de90885e285c5d798063-5.png)
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/c8856789ec11ab8b1013037cef6929f9-2.jpg)
加工性評価 加工面粗さ測定
加工後の仕上げ面粗さRa,Rzの測定をすることで、表面品位の評価が可能です。
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/3a4f695a458cb0ac0aceaa2eb13ac2dd-1-1024x184.png)
加工性評価 切りくず排出性測定
Photron社製の高性能ハイスピードカメラを用いて切りくずの排出性を観察することで、切削時の現象を可視化することが可能です。
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/94ed160662be198949535a112047e9b4-2.png)
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/f96d9b4281f6d16b3c7589aed5a17be5.jpg)
加工性評価 切りくず測定
切削現象の情報源である切りくずを観察することで、切削加工のさまざまな現象や問題点を見いだすことが可能です。
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/f4a1b0aed5dc02442c433030ff24c031-1.jpg)
![](https://u-hamono.jp/wpuh/wp-content/uploads/2021/02/8aa09ea6d7822fbb10331635d428d488.jpg)
切削現象の見える化
「切削時にビビりが発生する」「バリがでる」「切りくずが巻き付く」「カケや割れが発生する」「工具に溶着する」「樹脂を鏡面に仕上げたい」「工具寿命をのばしたい」「よりきれいに仕上げたい」「より早く加工したい」等ございましたら弊社までご相談ください。
